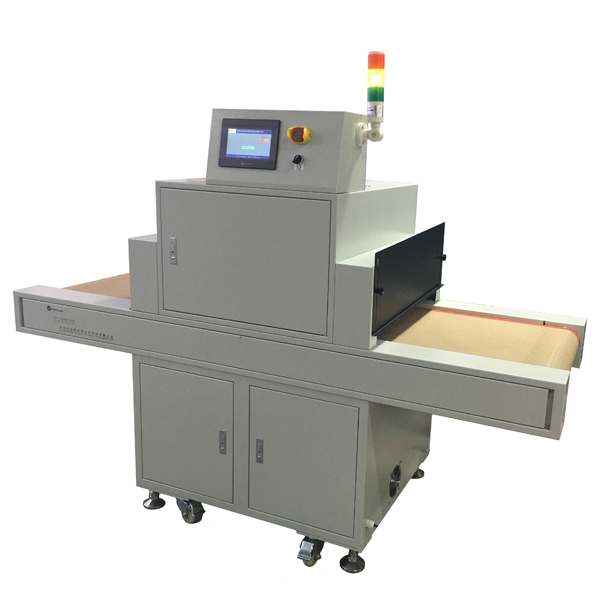

UV固化機是能夠發出可利用的強紫外線的一種機械設備。它已被廣泛應用于印刷、電子、建材、機械等行業。UV固化機的種類和樣式因其所光固的產品不同而有所不同，但其最終的目的是一致的，就是用來固化UV油漆或UV油墨等。UV固化裝置由光源系統、通風系統、控制系統、傳送系統和箱體等五個部分組成。

一、光源系統
　　它由UV燈管、燈罩、變壓器（鎮流器）、電容器（觸發器）組成。目前市場上的UV燈分高壓汞燈和金屬鹵素?zé)魞煞N。國內設備普遍采用高壓汞燈，進口設備有一部分采用金屬鹵素?zé)簟?nbsp;
　?、盪V燈功率的選擇。
　　 ⑴UV燈的功率即UV燈光的輻射能量，也稱穿透力。首先，它一定要滿足UV油墨（光油）吸收的光譜波長及功率密度的要求。若UV燈的功率不夠，即使光照時間再長，過UV固化裝置的次數再多，產品也達不到完全固化。相反，還會使UV油墨（光油）表層老化、封閉、變脆等，同時油墨（光油）的附著力也不好，會使疊印的層間結合力差。因?yàn)榈凸β实腢V燈光不能穿透墨層底部，使底部未固化或固化不充分。
　?、芔V燈功率一般要滿足80～120W/cm2的要求，但功率越大熱量也會越大，因此要根據固化物和固化速度不同來選擇功率。
　　⑶UV燈的最大壽命一般為800～1000小時，達到時間后應更換，因?yàn)榈酱藭r(shí)段的UV燈所發射的紫外光線的強度變?nèi)酰瑫?huì)影響固化效果。同時建議在使用期內根據生產環境（空氣的含塵量）不同，在適當時間用無水乙醇清潔燈管表面及反射罩表面的反射板，再將UV燈管轉90°，這樣有利于UV射線全部有效輻射到UV油墨或光油上，保證一定的穿透力?！?nbsp;
　?、?反射罩，反射罩的類型有聚焦型、非聚焦型和多面反射型。一般采用的是聚焦型。這種反射罩的結構特點是反射的UV光線能量集中，光固化的效率高，有利于厚墨層的油墨固化，可使油墨的深層完全固化。在這方面應注意的是反射罩的選材和形狀。
　?、胚x材一定要選用鋁材，而不能為了節約成本而選用鐵或不銹鋼，因?yàn)椴讳P鋼板在高溫下會變成黑色，變黑后不但不會起到反光作用，還會吸光。反光效果最好的當屬鏡面氧化鋁板，其反射率可達80%以上，從而大大提高紫外線的利用率。
　　⑵形狀反射罩的形狀是要保證能夠把 UV光聚集到一起，所以選用半圓弧的形狀最佳。還要注意UV燈管的架設位置，以保證它在焦點上。另外，反射罩是UV燈散熱的重要通道，因此要把鋁罩的外側加工成散熱器，增大散熱面積。反射罩在UV固化裝置中起到非常重要的作用。有些廠家往往忽視了它的作用，而采用一些替代品來充當反射罩，甚至不安裝反射罩，這樣使UV燈40%—50%的紫外線能量被白白浪費。而有些廠家的應對辦法就是一味地提升UV燈的功率，這樣做不但不能從根本上解決問題，還會造成更大的電能浪費。
　　⒊變壓器，變壓器的選擇必須與UV燈的功率相配.即變壓器必須有足夠的輸出電壓，以保證UV燈能全功率工作。如果輸出電壓過高會使燈管燒毀；而輸出電壓過低，燈管又不能全功率工作，從而使紫外線輸出強度不足。
　　⒋電容器，電容的選擇應與燈管和變壓器相配套。根據變壓器的輸出電壓選擇所用電容的耐壓程度。如果選擇不當則會使電容擊穿，影響到UV固化裝置的正常工作。

二、通風系統
　　它由風機、引風管、聚風罩組成。這里應注意的是風機的選擇和風量的控制及排風的方式。
　　1．風機的選擇要根據UV燈的功率及箱體空間的實際情況來確定。一般要配送風和引風兩臺風機，但也有只配備一臺引風風機的。風機功率不足，排風量不夠會導致機箱內溫度過高，燈管壽命縮短，甚至熔化，也使固化產品的質量難以得到保障；風機功率如果過大，風量過大會使機箱內溫度太低，UV燈不能全功率工作，固化物不易干燥。
　　2．風量的控制是指UV固化裝置的風量應該是可調整的。這是因?yàn)橐紤]到冬夏的溫差很大，很多工廠不具備恒溫車間，因此如果UV固化裝置在冬季和夏季用同等的風量工作就一定會影響到產品的質量。一般是用溫度控制的方法來控制兩臺風機，達到一定的溫度就自動啟動一臺風機，再達到一定的溫度再啟動另一臺風機，并在排風和進風口上設活口閥門來控制進風和排風的風量。
　　3．排風的方式是指采取上引風下送風或上送風下引風等方式。但無論何種方式，切勿把風直接吹到 UV燈管上，因?yàn)檫@樣做的后果是使 UV燈因熱量損失過大而不能全功率工作（燈光由白色變?yōu)椴淮萄鄣乃{(lán)色），使油墨根本不能干燥。

三、控制系統
　　它是用來控制整個光固機工作的系統。這里值得注意的是：
　　1.風機的控制最好由溫度自動控制，因?yàn)橛扇藖?lái)控制可能會有疏漏，也不夠精確。
　?、查_機時應先開燈，2—3分鐘后再開風機（風機不是溫控時）。
　　⒊關機后應當使風機繼續運轉，直至燈管和箱體冷卻。
　?、炊纹饎?dòng)要等到燈管完全冷卻再起動。

 四、傳送系統
　　它由調速電機（或變頻調速）、傳送網帶、鏈條（或傳送輥）組成。
　　這里應注意的是速度的調節問題。固化速度應從兩方面來考慮，一是充分固化，二是以最佳的速度固化。最佳速度選擇方法是：將產品先以某一速度通過UV固化裝置，如果固化了，再加快速度，直到通過 UV固化裝置出來的產品墨層不能固化為止。這時的速度乘以0．8就是最佳速度。另外還應注意燈管的使用時間，因?yàn)殡S著Uv燈使用能量的衰減，速度也應隨之調慢。

五、箱體
　　箱體的大小是根據UV固化裝置應用的產品不同而決定的。
　　這方面應注意的是：要使箱體的表面平整，內部光線能夠照射到之處應盡量設夾層，以免箱體外部溫度過高燙傷人。外部不應有光線泄露?？傊瑸榱耸筓V固化裝置能夠安全正常的運行，光固化達到最佳的效果，以上幾個組成部分都應注意，不可忽視任何一個環節。

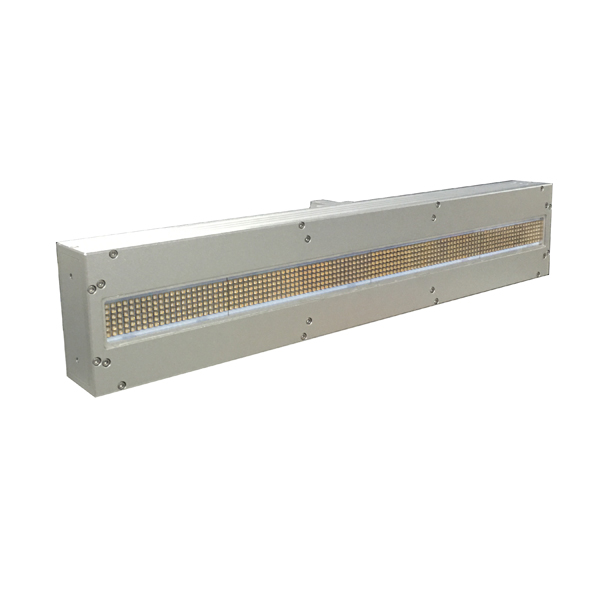

　  UVLED光固化技術是近年來發展起來的一種新型技術，目前，已有廠家將UV固化機上的UV燈換為UVLED光源，UVLED光源是由高強度UVLED燈珠集合而成，相對于UV光源，它具有壽命長，即開即用，綠色環保等優勢，隨著UVLED光固化技術的發展，相信UVLED光源將會取代UV燈。
